WJ15EDGRHBN-THT-3.5/3.81

插拔式連接器

額定電流: 8 A

額定電壓: 300 V

間距: 3.5 mm/3.81 mm

安裝: 回流焊

技術數據-UL/CUL
等級 Use Group
BCD
額定電壓 Rate Voltage [V]
300--
額定電流 Rated Current [A]
8--
接線范圍 Wire Range [AWG]
/
耐電壓 Dielectric Voltage-Withstand
1.6KV
技術參數-IEC
過電壓類別 Overvoltage Category
IIIIIIII
污染等級 Contamination Class
322
額定電壓 Rated Voltage [V]
160160250
額定電流 Rated Current [A]
888
額定沖擊電壓 Impulse withstand voltage [KV]
2.52.52.5
導線截面積[硬/柔] Conductor cross section [mm2]
/
材料 Material
絕緣材料 Insulation Material
LCP
阻燃等級 Flame relardant rating
UL94V-0
導體材料 Conductor Material
Copper alloy
導體表面鍍層 Plating of conductor surface
Sn plated
一般參數 Other Data
間距/極數 Pitch/Poles [mm]/[P]
3.5，3.81/2*2-2*24
剝線長度 Stripping Length [mm]
/
螺絲/扭矩 Screw/Torque(Max)[N.m]
/
工作溫度 Operating temperature [℃]
-40~+130
焊錫溫度 Soldering temperature
285℃/10S
引針尺寸 Pin dimensions [mm]
0.8*0.8
PCB板孔徑 PCB Hole Diameter [mm]
?1.4

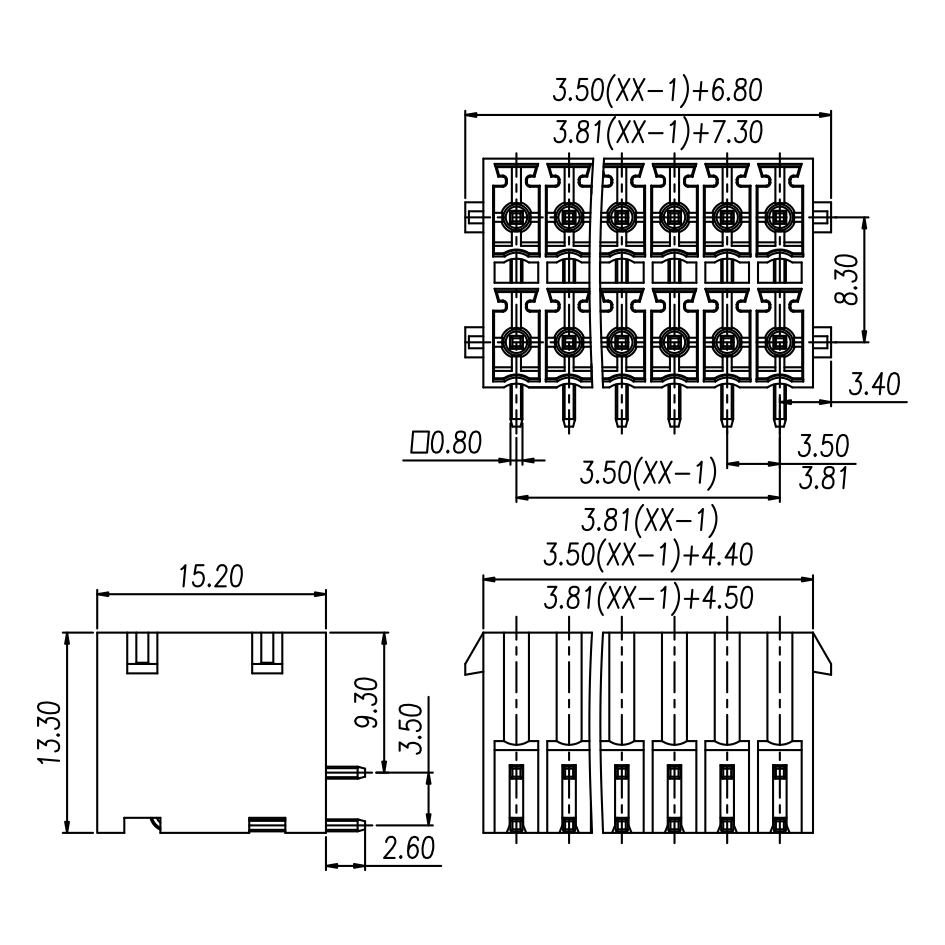

尺寸圖

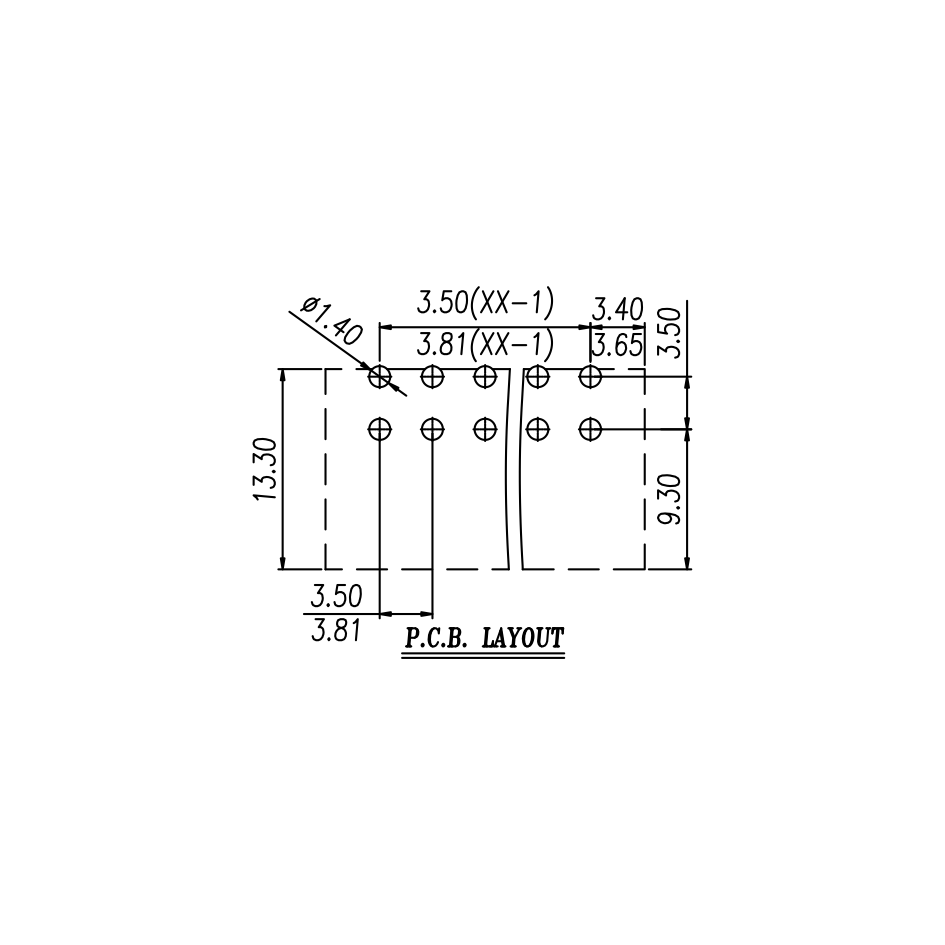

PCB開孔圖
配件
PDF頁面
