M5 公頭面板式，焊接型，后鎖安裝，焊電子線

Connector Series 連接器系列：M5

Gender 類型：Male 公

Coding 編碼：A

Locking Type 裝配方式： Fix Screw 鎖螺絲

Mounting Type 安裝類型: Rear Fastened 后鎖

Part No 產品編碼：M05-A**-ST0-M02-BH1-XXX

                           A:A, B Coding(A, B扣)

                           **：03, 04(Pin數)

                           BH1:1=M5X0.5(OD1)

                           XXX:050=0.5M, 100=1M, 10M=10M...(Length長度)


技術參數 Technical Data
標準 Standard
IEC61076-2-105
工作溫度 Ambient Temperatur
-25℃~+85℃
絕緣電阻 Insulation Resistance
≥100MΩ
接觸電阻 Contact Resistance
≤5mΩ
防護等級 IP Class
IP67
機械壽命 Mating Endurance
>100 Mating Cycles
材質說明 Material Data
膠芯材料 Connector Carriers
PA
接觸端子 Connector Contacts
Copper Alloy With Gold Plated 銅鍍金
螺母/螺絲 Connector Nut/Screw
Copper Alloy With Nickel Plated 銅鍍鎳
密封膠圈 Seal/O-Ring
FKM 氟橡膠
屏蔽 Shielding
Unshielded 非屏蔽
電氣參數&機械參數 Electrical Data & Mechanical Date
Pin數 Contacts Pin
3Pins4Pins
額定電流 Rated Current
1A1A
電壓 Voltage AC/DC
60V/60V60V/60V
接線范圍 Wire Range AWG/mm2
26/0.1426/0.14

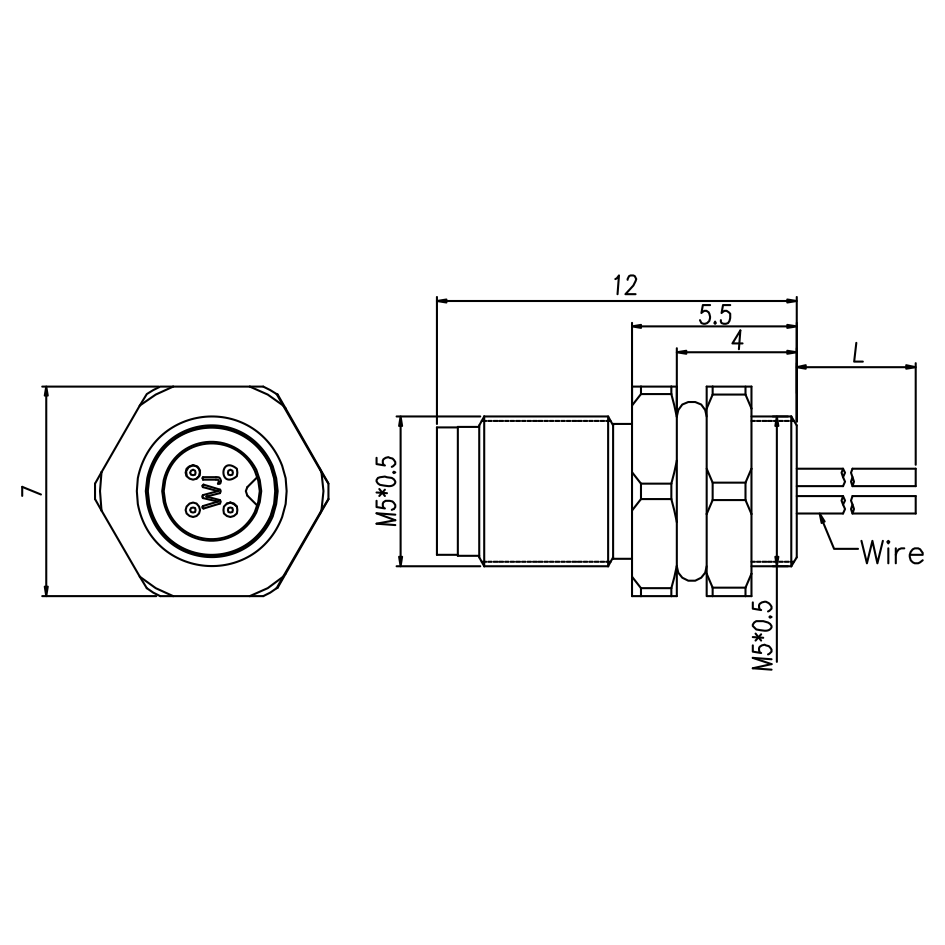

尺寸圖

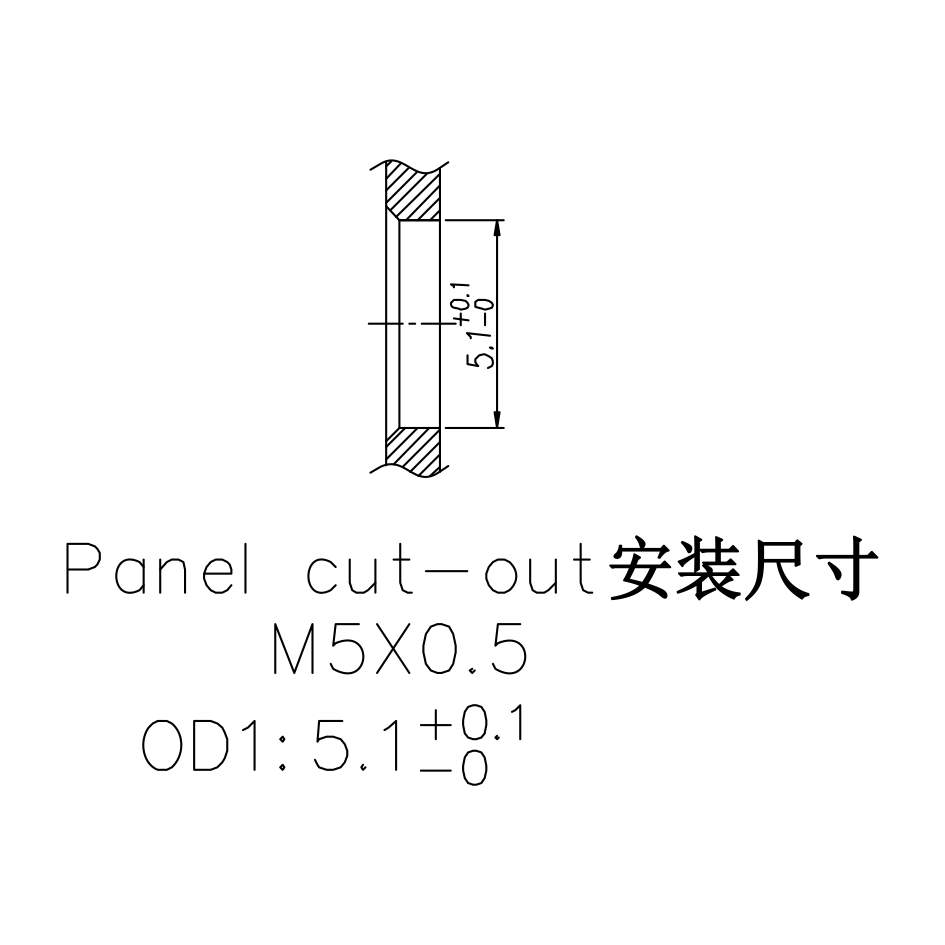

PCB開孔圖
規格選型表 Specification Selection Table
配套部件 Matching Parts
PDF頁面



3D模型
