公頭成型式雙線纜，直頭

連接器系列：M12
類型：公
編碼：A,B,C,D
裝配方式：鎖螺絲
安裝類型：直頭
產品編號：M12-X**-ST0-M02-BV*-XXX
                X:A,B,C,D Coding(A,B,C,D扣)
                **:03,04,05...(Pin 數)
                ST0:0=UnShielded 非屏蔽，2=Full Shield 全屏蔽，1=Ground 接地
                 BV*:BVC=Cable Jacket PVC(For Molded Cable)成型式外被PVC線纜
                 BV*:BVR=Cable Jacket PUR(For Molded Cable)成型式外被PUR線纜
                 XXX:050=0.5M,100=1M,10M=10M...(Length長度)

技術參數 Technical Data
標準 Standard
IEC61076-2-101
工作溫度 Ambient Temperatur
-25℃~+80℃
絕緣電阻 Insulation Resistance
≥100MΩ
接觸電阻 Contact Resistance
≤10mΩ
防護等級 IP Class
IP67
機械壽命 Mating Endurance
>100 Mating Cycles
材質說明 Material Data
膠芯材料 Connector Carriers
PA
接觸端子 Connector Contacts
Copper Alloy With Gold Plated 銅鍍金
螺母/螺絲 Connector Nut/Screw
Copper Alloy With Nickel Plated 銅鍍鎳
屏蔽 Shielding
Shielded 屏蔽/Unshielded 非屏蔽
連接器外模 Connector Overmold
TPU
電氣參數&機械參數 Electrical Data & Mechanical Date
Pin數 Contacts Pin
3/4Pins5Pins6/8Pins
額定電流 Rated Current
4A4/2A2A
電壓 Voltage AC/DC
250V60V30V
接線范圍 Wire Range AWG/mm2
22/0.3422，24/0.34，0.25(C-code)24/0.25
線纜外被 Cable Jacket
PUR/PVC

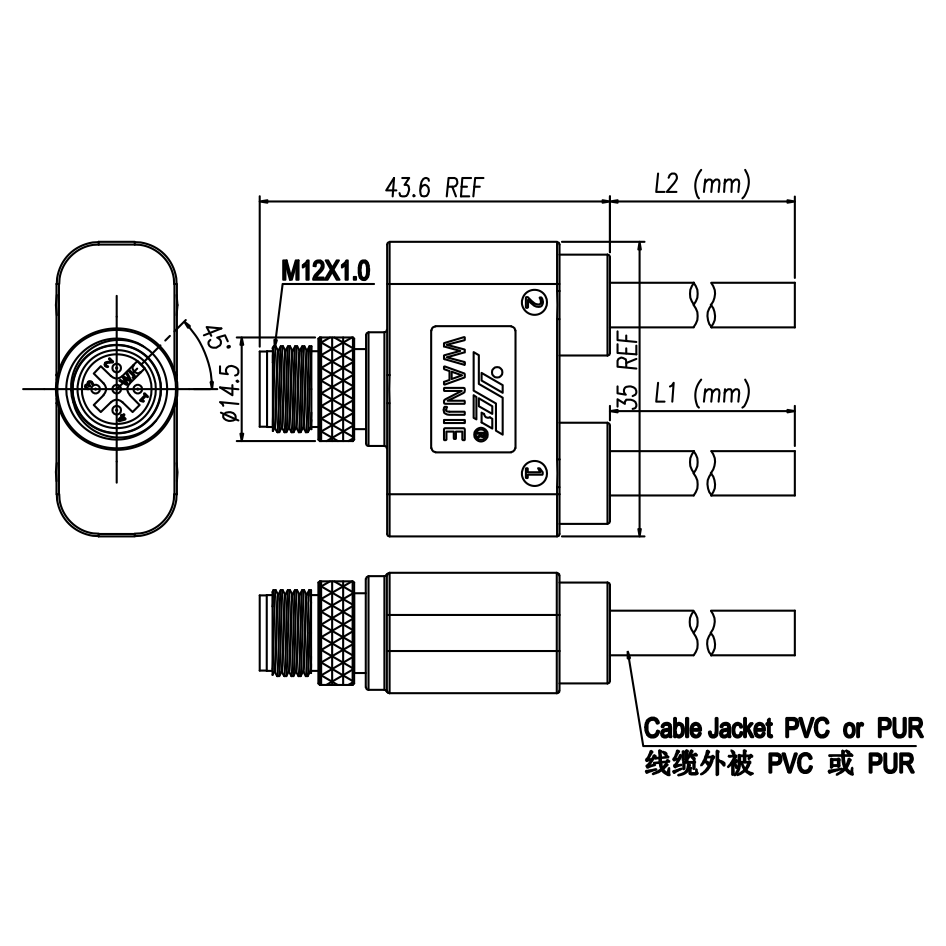

尺寸圖

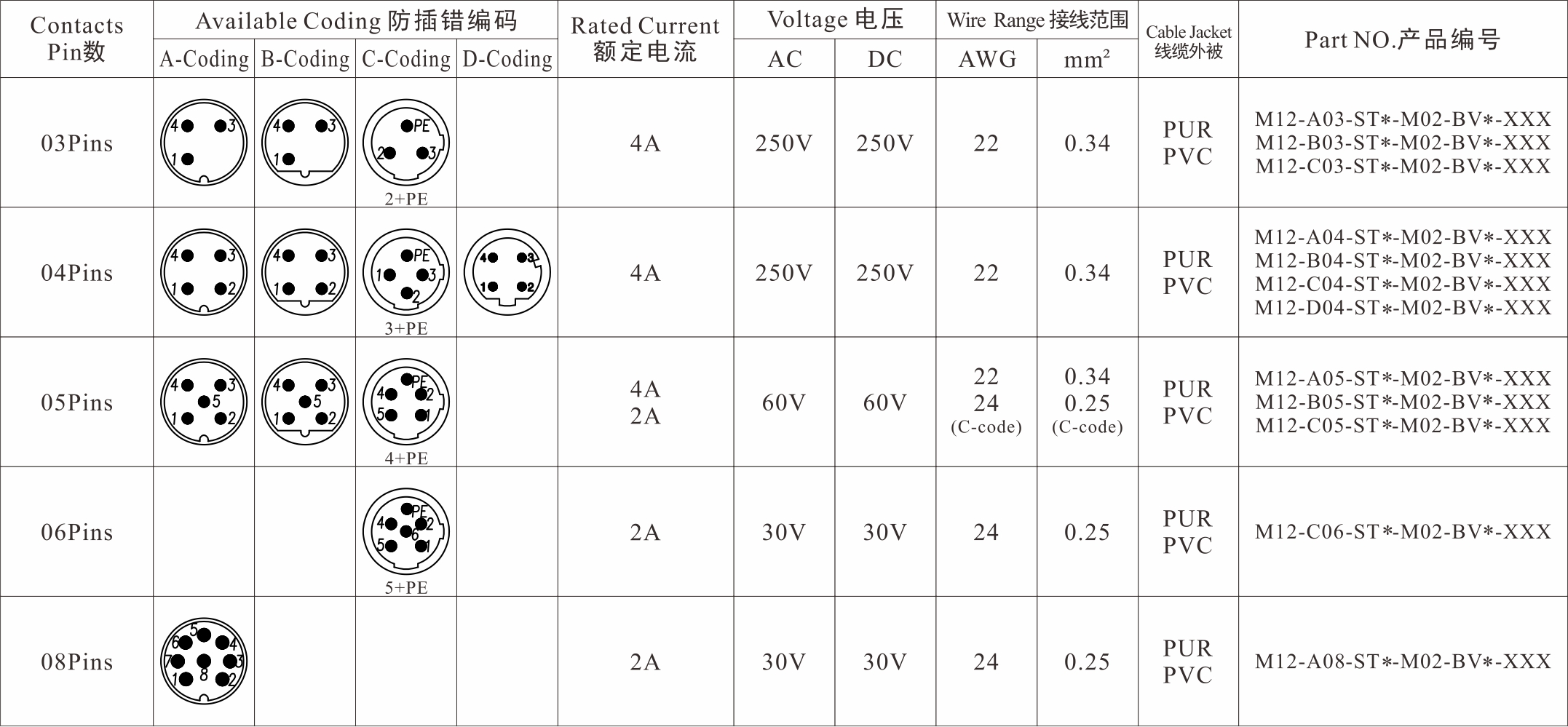

規格選型表 Specification Selection Table
配套部件 Matching Parts
